HTRH - Vysokoteplotní horizontální trubková pec

Žádost o nabídku
Produktový list PDF

Jazyk:

Vysokoteplotní trubkové pece Carbolite Gero HTRH lze použít horizontálně s pracovní teplotou až 1800 °C.
Vysoce kvalitní izolační materiály zaručují nízkou spotřebu energie a vysoké otáčky díky nízké tepelné vodivosti. Izolační a molybdenové disilicidové (MoSi2) topné elementy jsou instalovány v obdélníkové skříni. Topné elementy jsou vertikálně zavěšené a lze je snadno vyměnit. Při vyšších teplotách a za přítomnosti kyslíku vytváří MoSi2 vrstvu oxidu (SiO2), která chrání topné elementy proti další tepelné nebo chemické korozi. Třízónové trubkové pece (HTRH-3) mohou dosáhnout lepší uniformity než jednozónové verze. V těchto modelech je každá zóna vybavena vyhrazeným termočlánkem a regulátorem, který je obzvláště vhodný pro předehřev plynů potřebných pro reakce uvnitř systému. Trubkové pece HTRH neobsahují integrovanou pracovní trubku. Pracovní trubka musí být objednána jako další položka. Délka pracovní trubky závisí na aplikaci a bude se lišit, pokud se použije s modifikovanou atmosférou nebo s vakuem.

Příklady aplikací

CIM, CVD, MIM, kalcinace, kalibrace termočlánku, katalyzátorový výzkum, letování, malovýroby, odplyňování, povlakování, pyrolýza, pájení, spékání, stárnutí, sublimace, sušení, syntéza, temperování, testování palivových článků, vytvrzování, žíhání

Standardní výbava

  • Maximální provozní teplota 1800 °C
  • Programmable temperature controller with 24 segments: HTRH fitted with EPC3016P1, HTRH-3 fitted with CC-T1
  • Ochrana proti přehřátí
  • Pro pracovní trubky s vnějším průměrem do 100 mm pro použití s modifikovanou atmosférou
  • Pro pracovní trubky s vnějším průměrem do 200 mm pro použití ve vzduchu
  • Topné délky 100, 150, 250, 300, 600 nebo 900 mm
  • Izolace z keramických vláken s nízkou tepelnou hmotností
  • High quality MoSi2 heating elements in a vertical, hanging position
  • Obdélníkové pouzdro s otvory pro konvekční chlazení
  • Dostupná se 1 - 3 topnými zónami
  • Dodává se se samostatnou ovládací skříňkou s kabelem o délce 3 m, zástrčkou a zásuvkou
  • Ethernet communications

Možnosti (uveďte při objednávce)

  • A range of sophisticated digital controllers, multisegment programmers and data loggers with digital communication options is available - more information about controllers
  • K dispozici je řada přídavných pracovních trubek z různých materiálů
  • Pro vysokoteplotní vertikální trubkové pece se z důvodů ochrany proti tepelným ztrátám a kvůli zlepšení uniformity důrazně doporučuje použití izolačních zátek a radiačních štítů
  • Modifikovaná atmosféra a vakuové sestavy jsou k dispozici - Více informací
  • Vakuová zařízení s volbou rotačního čerpadla nebo turbomolekulárního čerpadla jsou k dispozici pro pece s vnitřním průměrem trubek 60 mm a výše
  • Kyslíkový senzor pro sady inertního plynu
  • Gas packages with manual or automatic valve for up to 3 gases
  • 6 m long cable between furnace body and control box with plug and socket

HTRH - Vysokoteplotní horizontální trubková pec Technické údaje

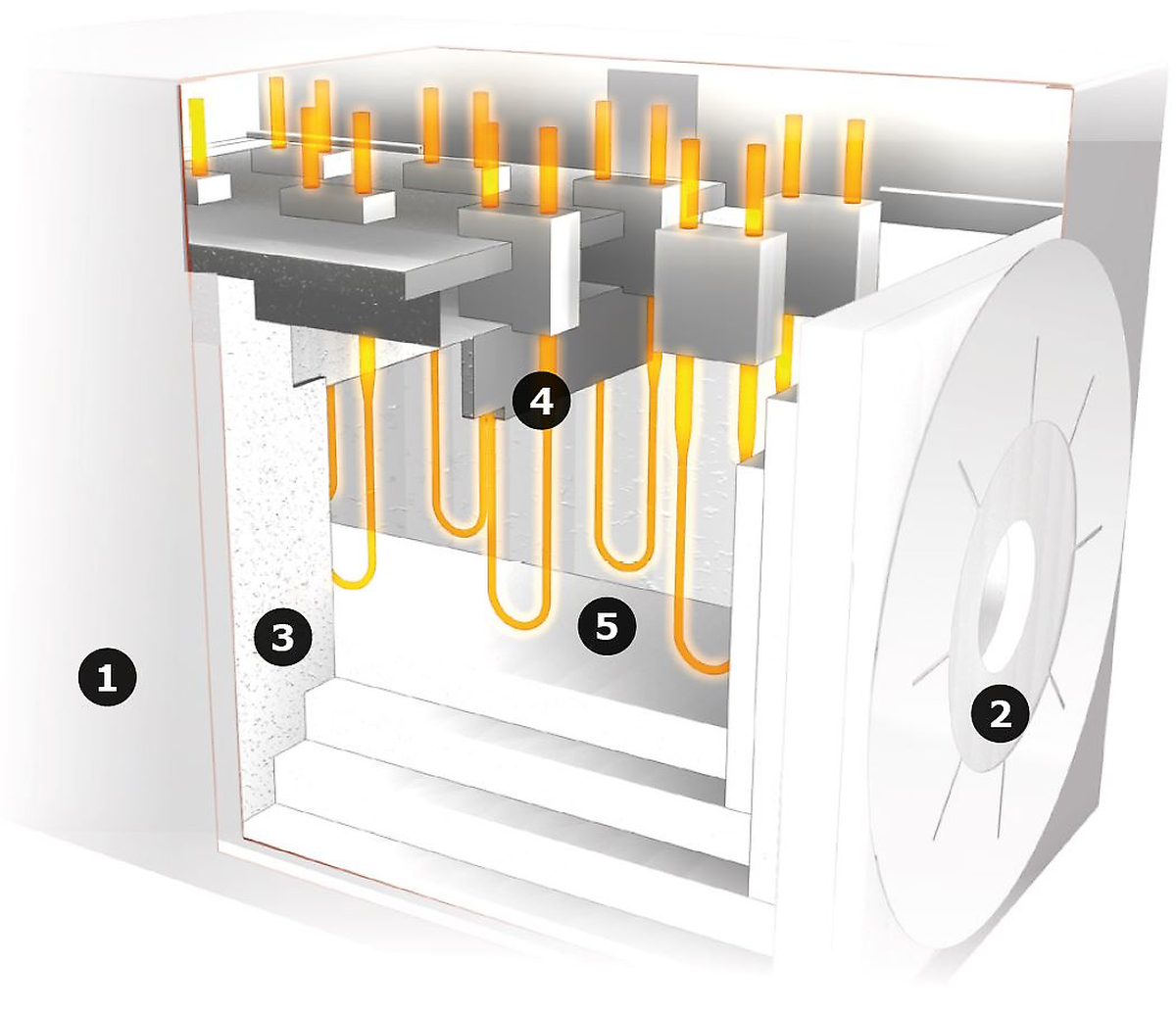

Pohled dovnitř

  1. vnější opláštění pece
  2. koncová izolace z keramických vláken
  3. izolace opláštění z keramických vláken
  4. topné elementy
  5. vnitřní izolace z keramických vláken

View inside
View inside

HTRH - Vysokoteplotní horizontální trubková pec Examples

HTRH 18/40/100 s řídící skříňkou
HTRH 18/40/100 s řídící skříňkou
HTRH 17/70/600 s volitelnou výbavou pro použití inertního plynu, vysokotlakovými přírubami a programátorem E3508P10
HTRH 17/70/600 s volitelnou výbavou pro použití inertního plynu, vysokotlakovými přírubami a programátorem E3508P10
