Příslušenství
pro pracovní trubky

Při objednání pece Carbolite Gero je k dispozici široká škála příslušenství pro pracovní trubice. K zajištění správného příslušenství pro pracovní trubice, uveďte prosím model trubice pece (horizontální nebo vertikální použití), rozměry pracovní trubice (vnitřní průměr, vnější průměr a délku) a provozní teplotu. Pokud si nejste jisti, jaké příslušenství jsou nejvhodnější pro vaši aplikaci, obraťte se na naše aplikační odborníky.

Produktové video: Tube furnace accessories for Carbolite Gero tube furnaces


Kliknutím zobrazíte video

Produktové video: Tube furnace accessories for Carbolite Gero tube furnaces

Keramické izolační zástrčky

Keramické izolační zátky jsou navrženy tak, aby se snížily tepelné ztráty z konců pracovních trubek a zlepšily tak teplotní uniformitu. Jsou užitečné zejména pro vertikální trubky a trubky s průměrem větším než 25 mm.
Různé izolační zátky jsou dodávány pro pracovní trubky se standardní délkou (pro použití ve vzduchu) a pro pracovní trubky s prodlouženou délkou (pro použití v modifikované atmosféře a ve vakuu). Ve vertikálních pracovních trubkách jsou zapotřebí podpěry pro izolační zátky, pokud nejsou používány s koncovými těsněními pracovní trub (viz níže). Izolační zátky typu D obsahují kovové závěsy, které umožňují vertikální použití a drážku pro přístup k termočlánku. Dodané izolační zátky musí být vhodné pro danou pec a aplikaci.

Trubkové pece - Keramické izolační zástrčky

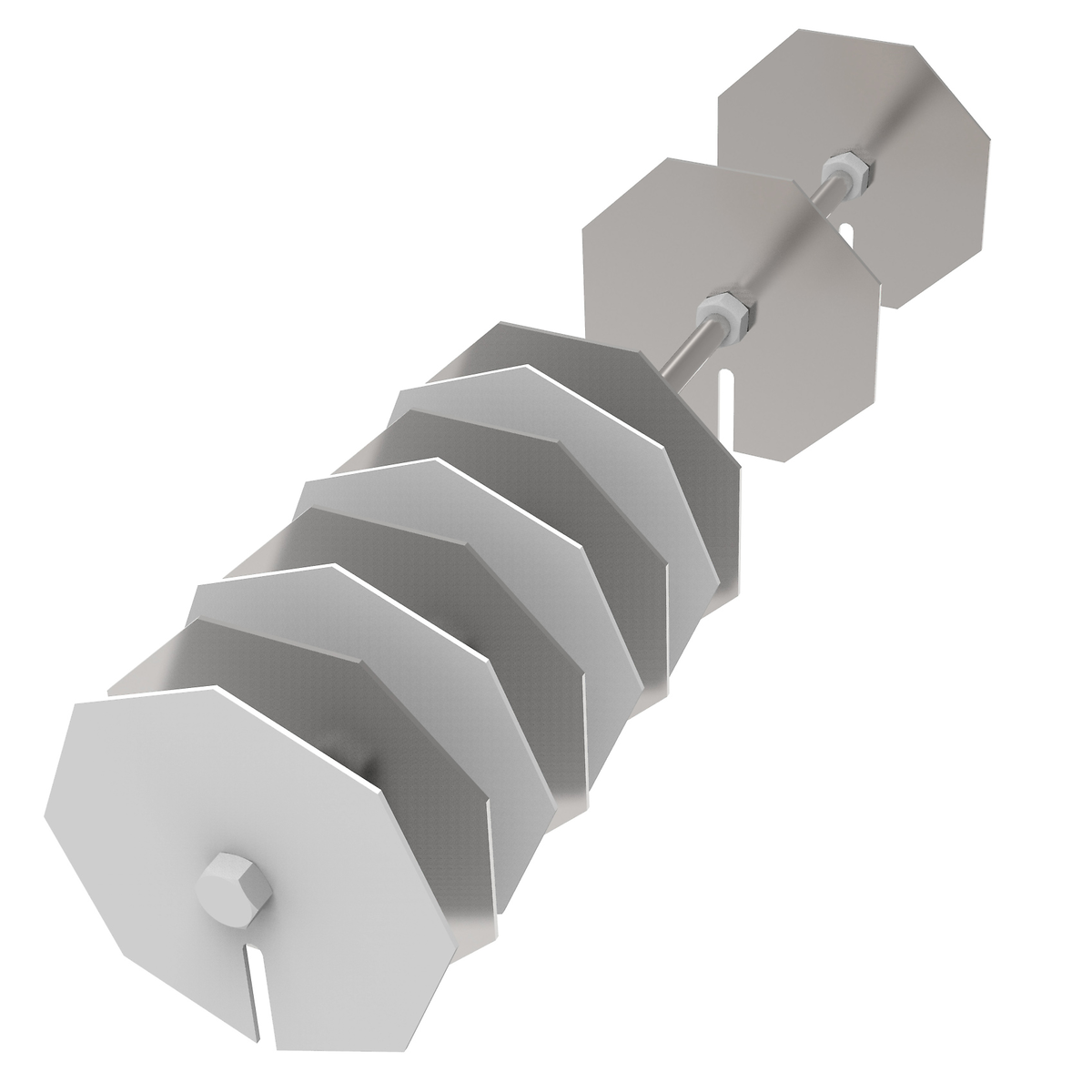

Radiační štíty pro pracovní trubici

V prodloužených pracovních trubkách mohou být jako alternativa k izolačním zátkám použity radiační štíty. Jsou zejména vhodné pro bezprašné aplikace a hladiny vakua nižší než 10-3 mbar.
Až do maximální provozní teploty 1200°C jsou štíty zhotoveny z kovu, a nad touto teplotou z keramiky. Ve vertikálních pracovních trubkách jsou zapotřebí podpěry pro radiační štít, pokud není používán s koncovými těsněními pracovní trubky (viz níže). Radiační štíty obsahují kovové závěsy, které umožňují vertikální použití a drážku pro přístup k termočlánkům. Dodané štíty musí vyhovovat dané peci a aplikaci.

Trubkové pece - Radiační štíty pro pracovní trubici

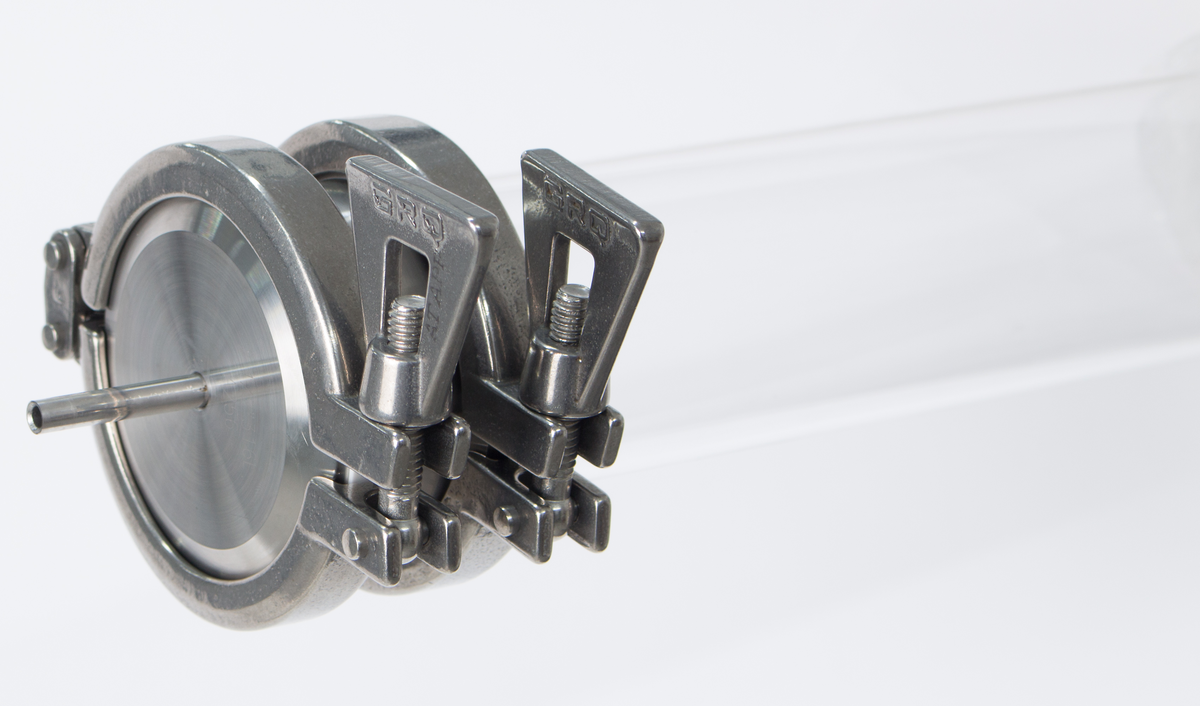

Koncové těsnění pracovní trubice

Koncové těsnění pracovní trubice musí zahrnovat modifikovanou atmosféru a práci s vakuem; možné jsou hladiny vakua 10-6 mbar. Tyto koncové těsnění jsou vyrobeny z nerezové oceli a jsou určeny pro použití pouze s prodlouženými pracovními trubicemi. Jsou k dispozici, aby odpovídala pracovním trubicím s následujícími vnějšími průměry: 32, 46, 60, 86, 100, 150 a 200 mm. Jiné velikosti jsou k dispozici za příplatek.

Pro použití s koncovými těsněními je k dispozici následující příslušenství: slepé těsnění, plynová hubice (vstup/výstup), vakuové příruby (NW16, NW25, NW40 nebo ISO-K 63) a termočlánkové žlázy (ø1.5 mm, 3 mm a 10 mm). V případě, že průměr koncového těsnění je dostatečně velký, kombinace výše uvedených doplňků jsou možné, například plynová hubice (vstup/výstup) + termočlánková žláza.

Koncové těsnění jsou určeny pro použití v kombinaci s izolačními zástrčkami nebo radiačními štíty. Vodou chlazené koncové těsnění jsou k dispozici na vyžádání. S cílem přizpůsobit dodatečnou hmotnost konečných těsnění, se doporučují trubicové podpěry (viz níže).

POZNÁMKA: Přijatelná tolerance vnějšího průměru pracovní trubky je +1,5 mm až -1

Koncové těsnění pracovní trubice


1) Clamp 2) Seal plate 3) ‘O’ ring seal
4) Seal sleeve 5) Clamp seal 6) End plate

Plynová tryska (vstup/výstup)
Plynová tryska (vstup/výstup)
NW40 vakuová příruba
NW40 vakuová příruba

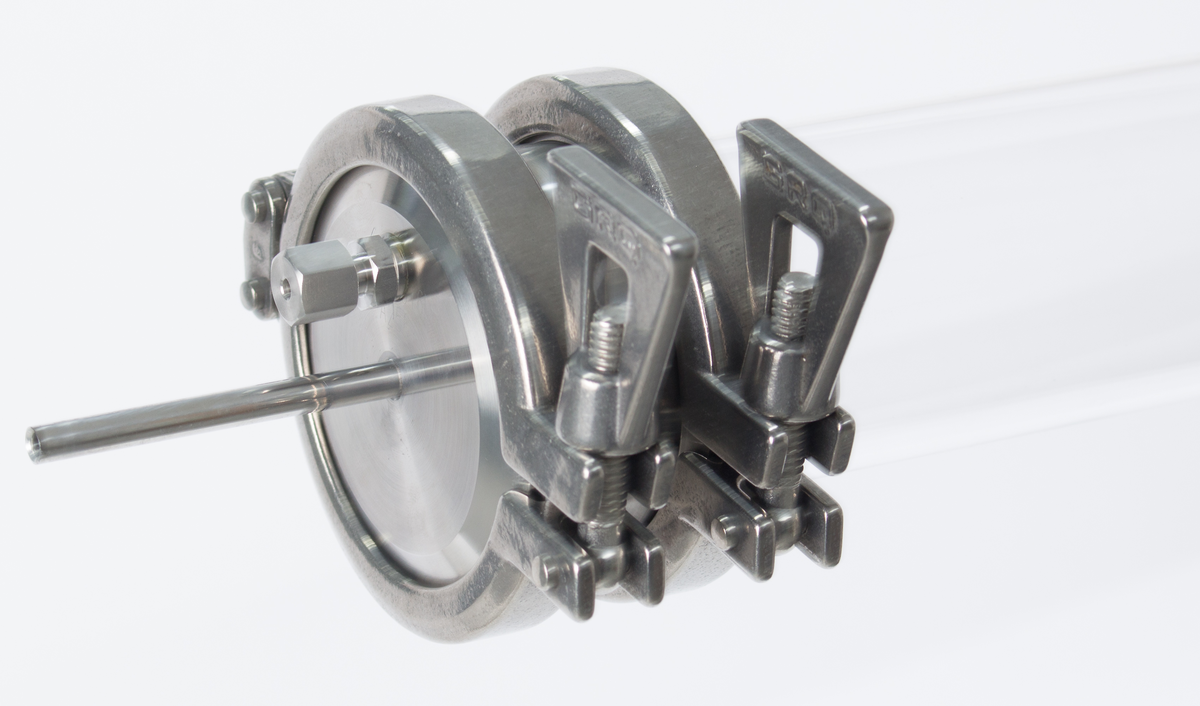

Gas nozzle and Thermocouple gland (1.5 mm)
Gas nozzle and Thermocouple gland (1.5 mm)
