Uniformita a ohřev

Pro navrhování a výrobu pecí s vynikající uniformitou jsou vyžadovány časově náročné výpočty a simulace. Carbolite Gero nasbíral během desetiletí technické zkušenosti, díky nimž vytváří výjimečné systémy tepelného zpracování.

Tyto zkušenosti jsou využívány ve všech našich standardních pecích a sušárnách, stejně jako i u pecí upravených podle přání zákazníka, kde je třeba ještě více vylepšit uniformitu. Některé důležité principy pro zlepšení uniformity jsou následující.

Znázornění uniformní zóny uvnitř komorové pece

Znázornění uniformní zóny uvnitř komorové pece

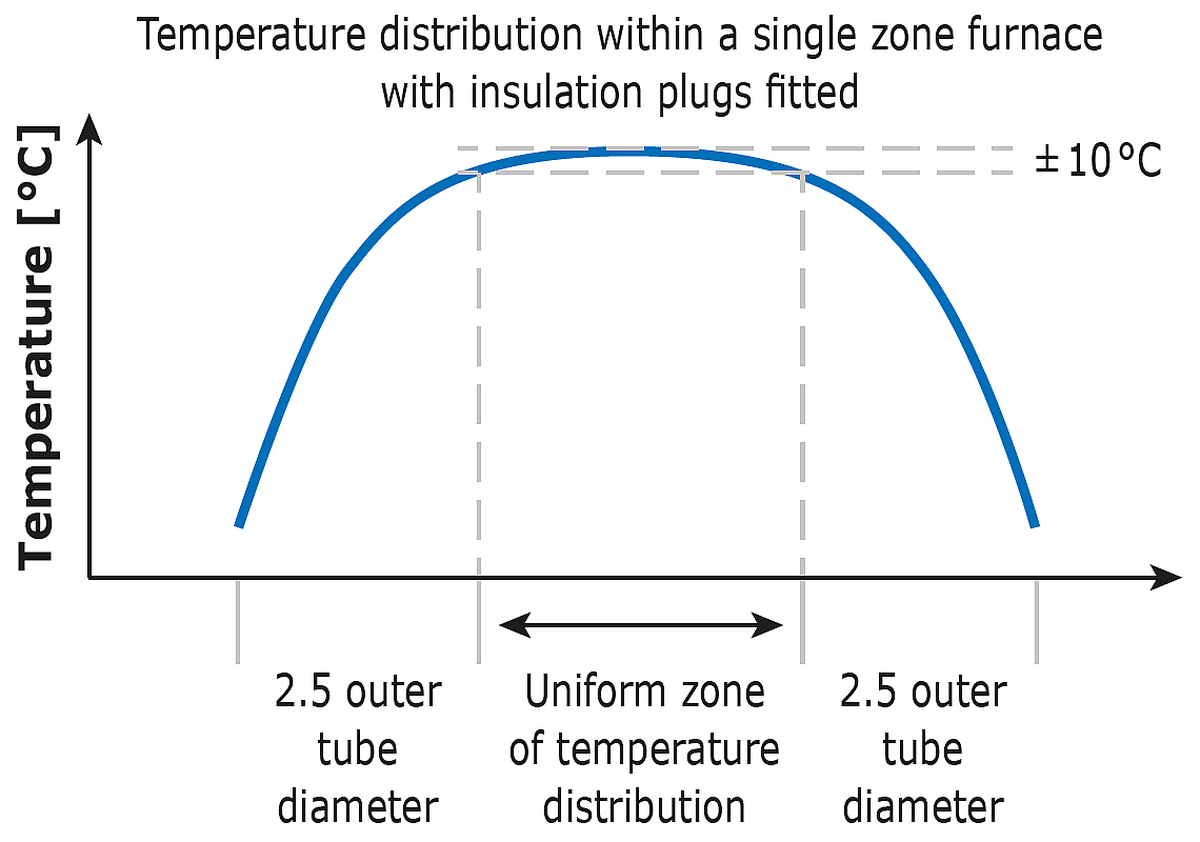

Znázornění uniformní délky uvnitř trubkové pece

Znázornění uniformní délky uvnitř trubkové pece

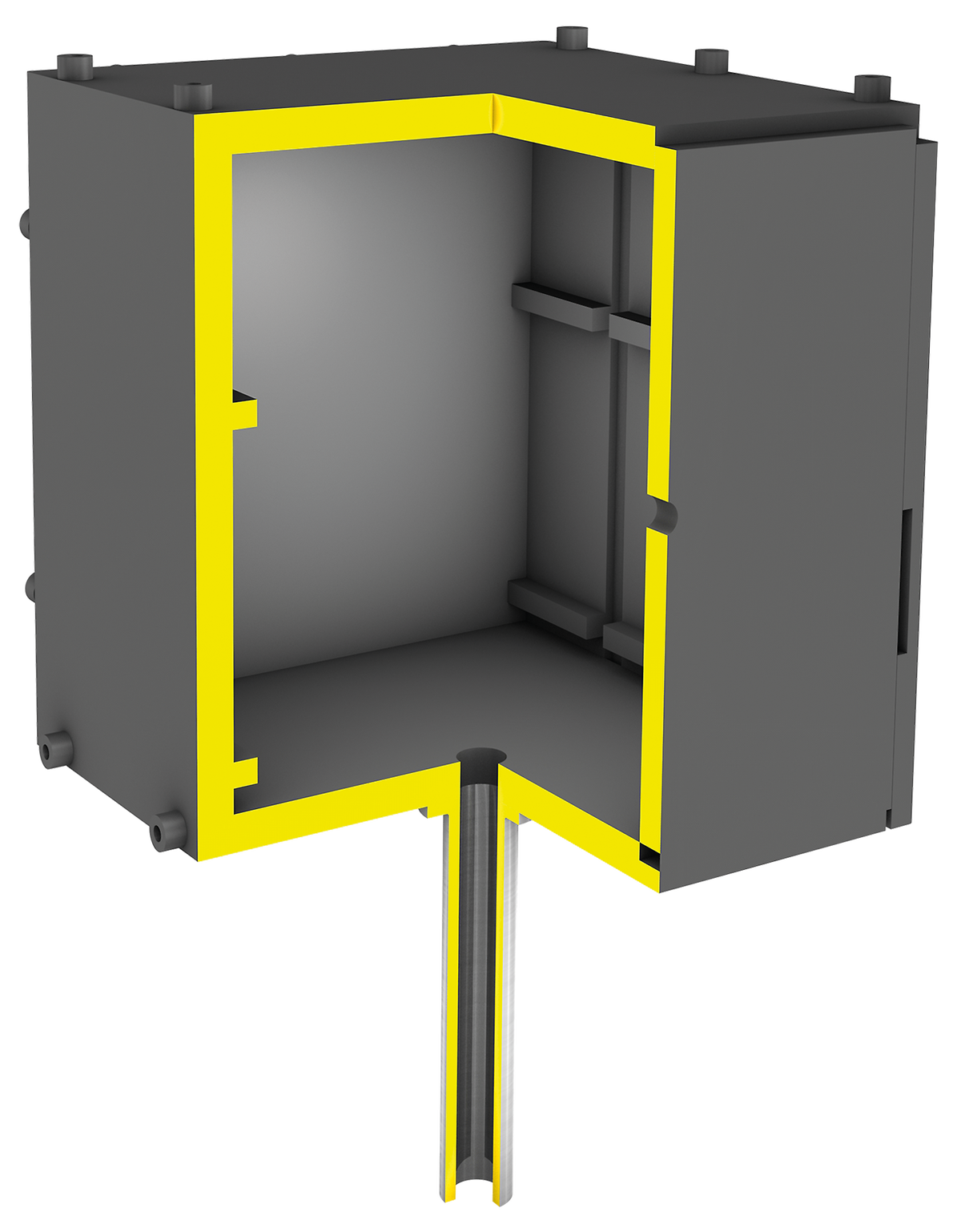

Retorta

Uzavřená retorta se používá k úplnému obklopení vzorku pro provoz při modifikovaných atmosférách a ke zlepšení uniformity. Například retorta je konstruována s plynovým odtokem u aplikací odstraňování pojiva.

Closed retort
Closed retort

Vícezónový design

Vícezónové trubkové pece jsou schopné kompenzovat pokles teploty směrem ke koncům trubky. K dispozici jsou třízónové a osmizónové pece.

Graph of temperature distribution
Graph of temperature distribution

Inteligentní design

Pro optimální uniformitu a distribuci tepla uvnitř pece je rozhodující velmi symetrický design. Pokud je nutný průtok plynu, předehřívá se plyn před jeho prouděním do komory. Pro pece pracující při nízkých teplotách je k dispozici plynový ventilační systém se sofistikovaným vedením plynu.

Gas ventilation system
Gas ventilation system

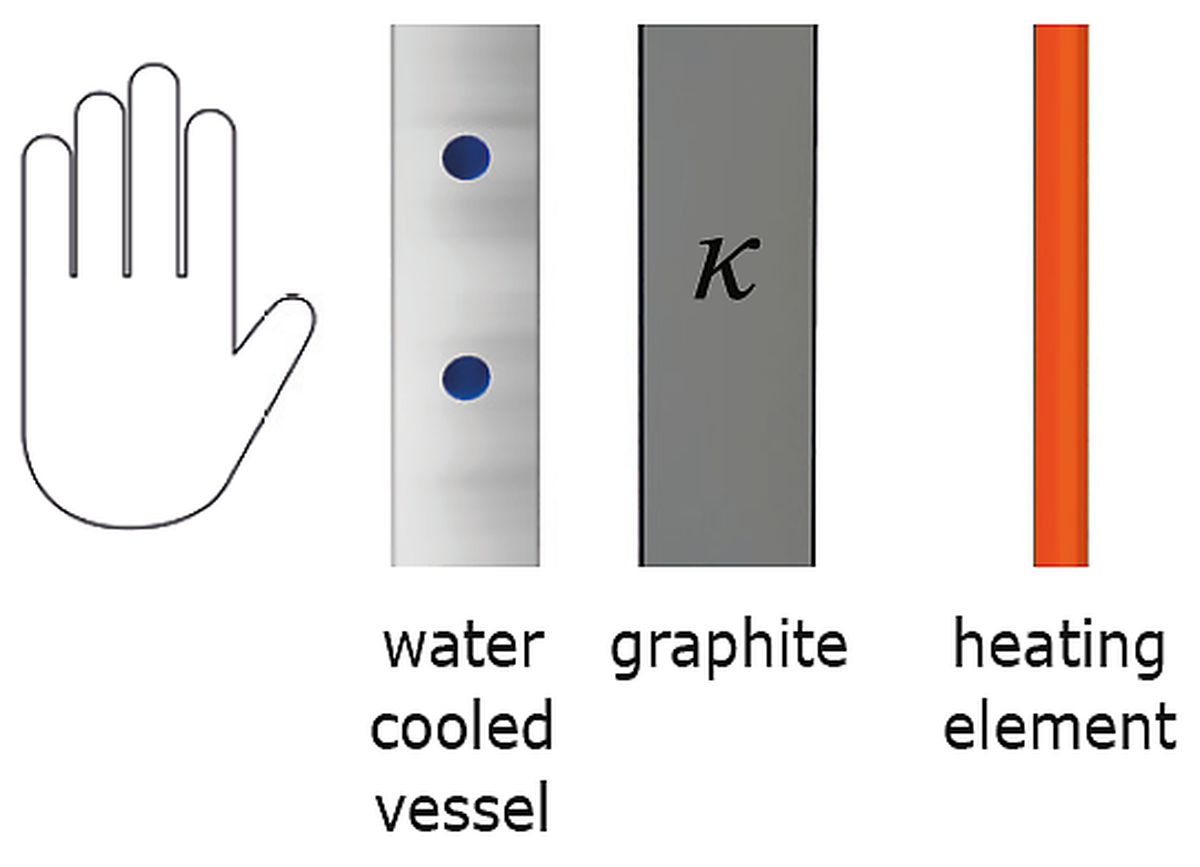

Radiační štíty & Vysoce kvalitní izolace

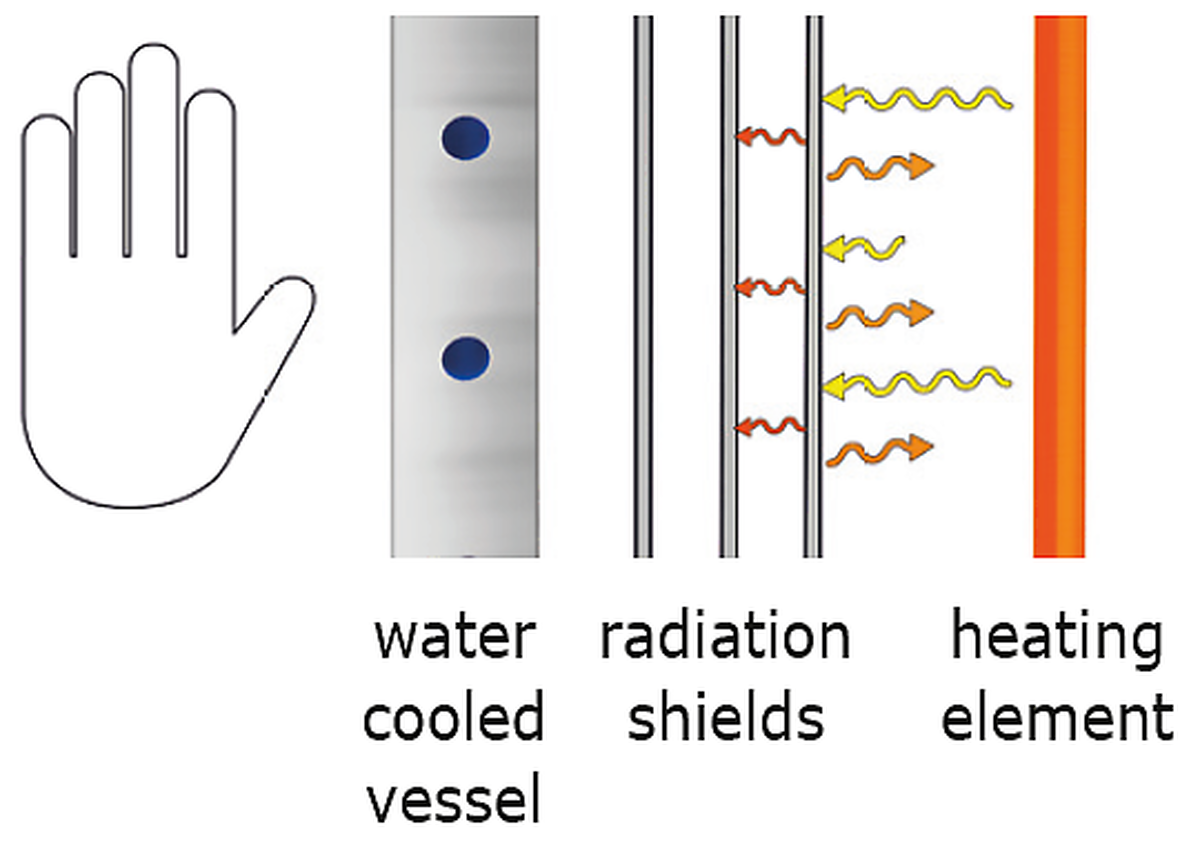

Kovové štíty se používají v kovových pecích tak, že neustále odrážejí teplo směrem dovnitř ke vzorku a zajišťují izolaci vodou chlazené nádobě. Konstrukce nádoby, radiačních štítů a topných elementů musí být velmi symetrická pro optimální uniformitu.

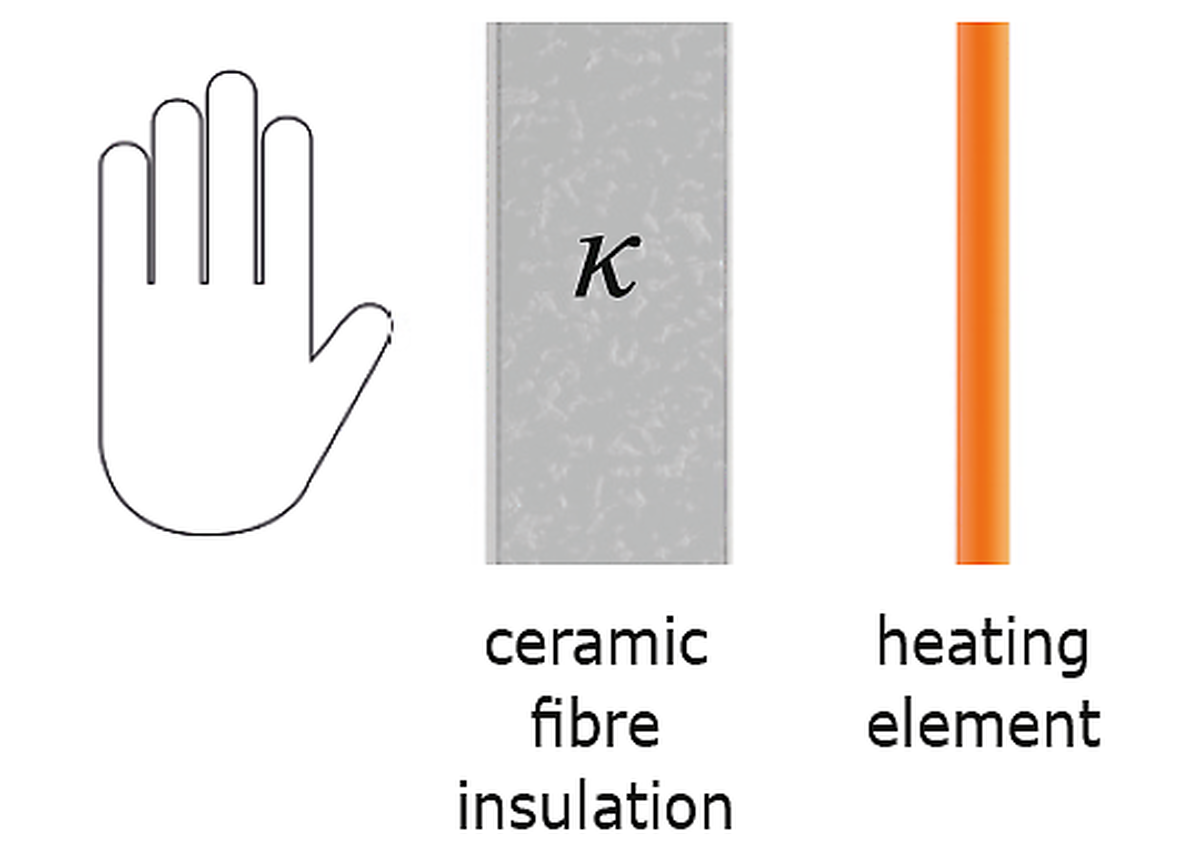

Teplotní vodivost grafitové plsti a izolace z keramických vláken je velmi nízká, což z nich činí vynikající materiály pro izolaci pece. Tloušťka a kvalita izolačních materiálů jsou pečlivě a specificky vybírány podle maximální provozní teploty pece.

Radiační štíty
Radiační štíty
Radiační štíty

Uniformita a ohřev - Examples

Standardní pájecí a letovací pec V-L 180-300 / 10 je vhodná pro generování nejnižších dosažitelných provozních tlaků a nejvyšší možné tepelné uniformity ve stejnou dobu
Standardní pájecí a letovací pec V-L 180-300 / 10 je vhodná pro generování nejnižších dosažitelných provozních tlaků a nejvyšší možné tepelné uniformity ve stejnou dobu

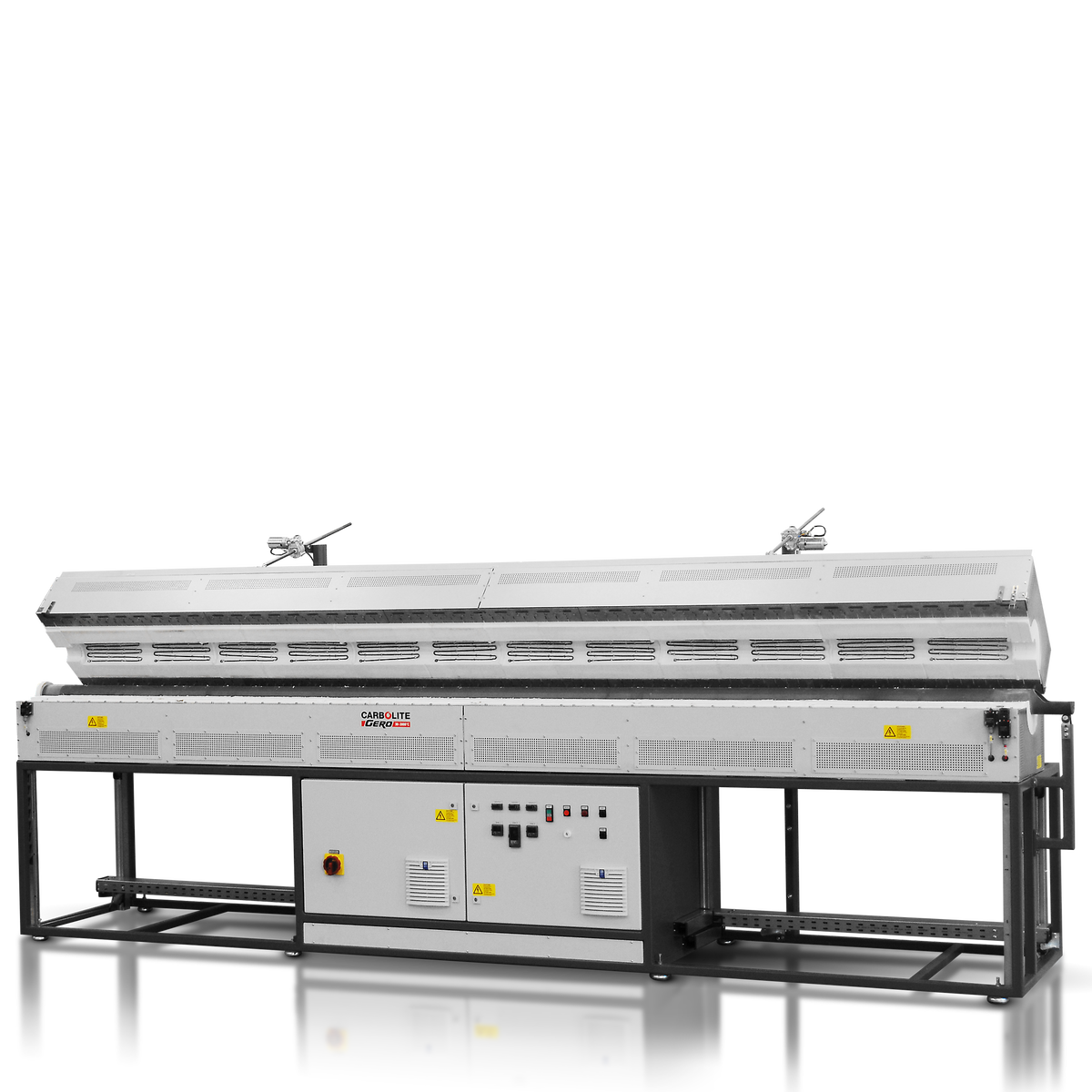

Na zakázku vyrobená třízónová dělená trubková pec FZS 13/100/4500 s topnou délkou 4500 mm, automatický otevírací mechanismus a pracovní trubka APM
Na zakázku vyrobená třízónová dělená trubková pec FZS 13/100/4500 s topnou délkou 4500 mm, automatický otevírací mechanismus a pracovní trubka APM



Na zakázku navržená Průmyslová zvonová pec s multizónovou teplotní regulací
Na zakázku navržená Průmyslová zvonová pec s multizónovou teplotní regulací



Vakuová komora pec HTK GR 80/22 automatická s volitelným ohřevem ve dveřích pro lepší uniformitu
Vakuová komora pec HTK GR 80/22 automatická s volitelným ohřevem ve dveřích pro lepší uniformitu
