Tepelné zpracování 3D aditivně vyráběných dílů

At present there are two main techniques used in the additive manufacturing of 3D metal parts. These take time but are outstanding for creating complex or ‘impossible’ parts which cannot be created using traditional casting or machining methodologies. This has already resulted in the creation of a multitude of prototype pieces as well as countless ‘impossible parts’ for the aerospace, automotive, tooling and medical sectors.

Electron Beam Manufacturing (EBM) in a vacuum chamber does not require heat treatment of the manufactured parts. Metal powders or wire (such as Titanium, Ti-6AI-4V, CoCr, Inconel 718 and Inconel 625) are welded together in successive layers using an electron beam as the heat source in a process that results in fully dense metal components. The process avoids oxidisation of the material as it takes place in a vacuum.

Direct Metal Laser Sintering (DMLS) uses a laser in a pure inert Argon atmosphere. The process is digitally driven, direct from 3D CAD data. For each slice of CAD data a thin even layer of fine sieved metal powder (titanium alloy Ti6Al4V, cobalt chromium, stainless steel, nickel alloys Inconel 625 and Inconel 718 and aluminium alloy AlSi10Mg) is deposited across the build plate before the selected areas of the powder are precisely melted by the laser. This process is repeated building up, layer by layer, until the build is complete.

DMLS can be used for very small parts and features and can reproduce geometries that might be impossible to machine such as enclosed spaces. Layers can be as thin as 20 microns and tolerances on small features can be as small as ±50 microns.

At present build rates for components using a DMLS process are slow. Costs are also high as raw metallic powders must be produced using a ball-mill/grinder and then sieved and tested prior to usage. Current DMLS machinery obviously requires a substantial investment at this time. However, if the required part has dimensions under 250mm x 250mm x 350mm the process could well be perfect for those who require rapid prototyping or small quantities of complex or ‘impossible’ parts that can subsequently be machine drilled, slotted, milled or reamed. They can also be powder coated, painted, polished or anodised.

The market for 3D Additive Manufacturing is growing rapidly. Journals, websites and tradeshows have blossomed as 3D manufacturing times have been reduced, maximum part sizes have increased, powder alloys have become more available and components manufactured for the aerospace, medical, tooling and automotive sectors in this way have gained standards approval in increasing quantities.

Tepelné zpracování 3D aditivně vyráběných dílů za použití pecí Carbolite Gero

Proces přímého laserového slinování kovu vyžaduje tepelné zpracování s přesnou uniformitou. Tím se zajistí, že vyrobené díly si udrží ty správné metalurgické vlastnosti vybrané kovové slitiny.

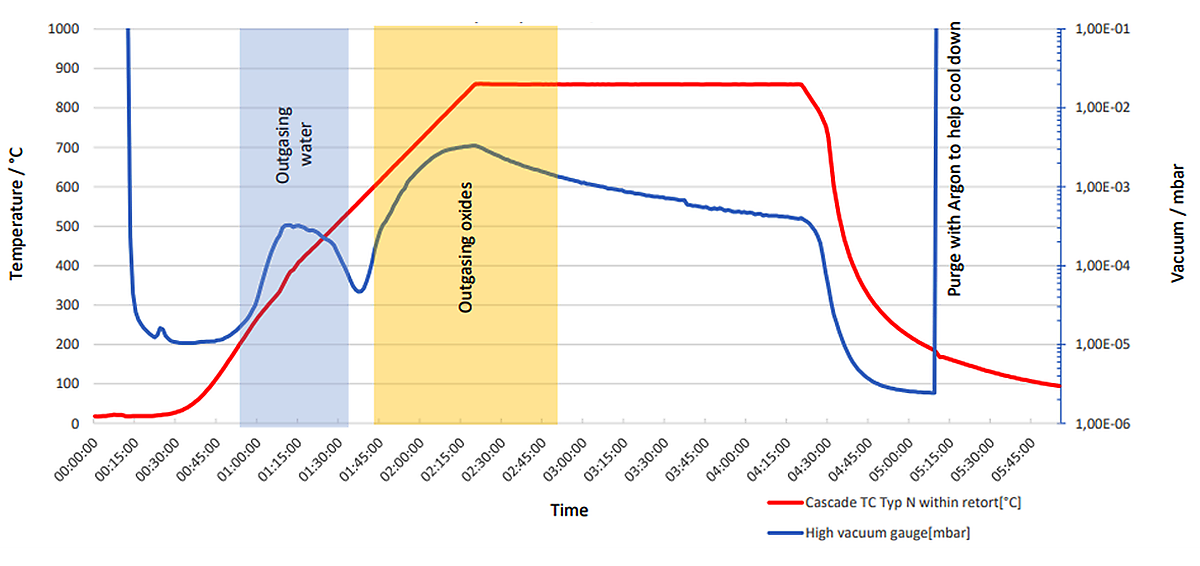

Fáze tepelného zpracování se odehrává v inertní (typicky argonové) atmosféře, aby se zajistilo, že slinutý díl není kontaminován molekulami kyslíku, které by změnily chemické a fyzikální vlastnosti (poréznost) finálního komponentu. Tento inertní proces musí být opakovatelný s dobře měřeným a monitorovaným průtokem plynu, aby bylo dosaženo AMS 2750E klasifikace specifikované zákazníkem. Ve skutečnosti se v jednom specifickém příkladu po celou dobu výrobního procesu udržuje atmosféra <1000ppm (0.1%) kyslíku, který může být snížen až na 100ppm (0.01%) kyslíku, pokud se použije reaktivní kov jako je titan.

Komorové pece CARBOLITE GERO s přístroji typu B splňují požadavky AMS 2750E Class 1 při použití retorty Inconel nebo Haynes 230. K dispozici jsou různé velikosti (Laboratorní pec CWF 13/65 nebo Průmyslová pec GPC 13/131, 13/200, 13/300, 13/350 & 13/405) s kapacitou od 1 do 4 vestavěných desek, kterou jsou ideální pro složitou DMLS aditivní výrobu (AM).

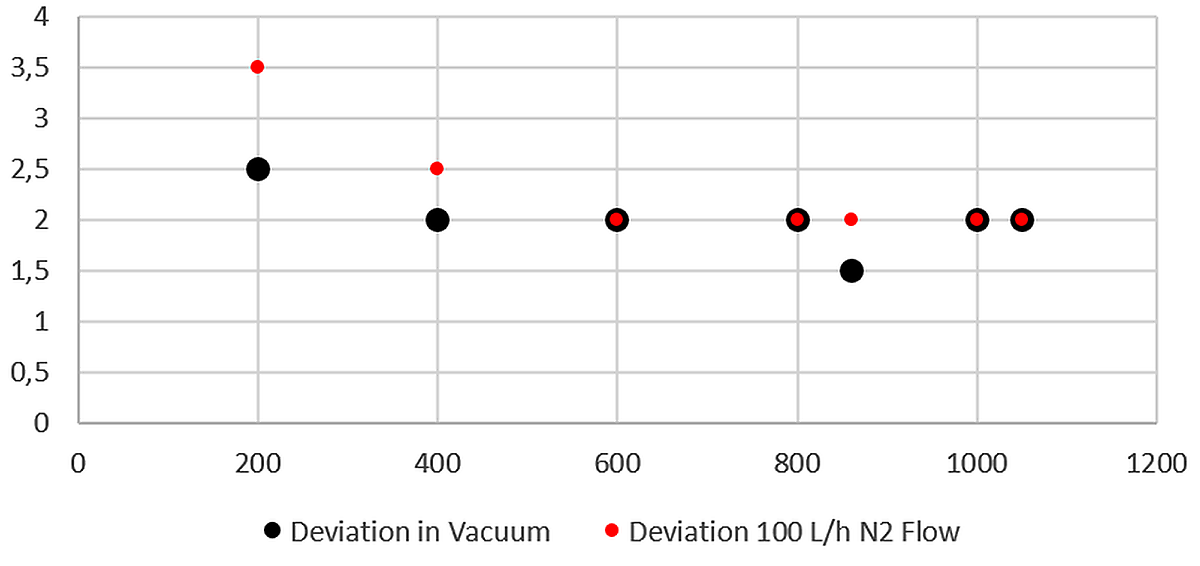

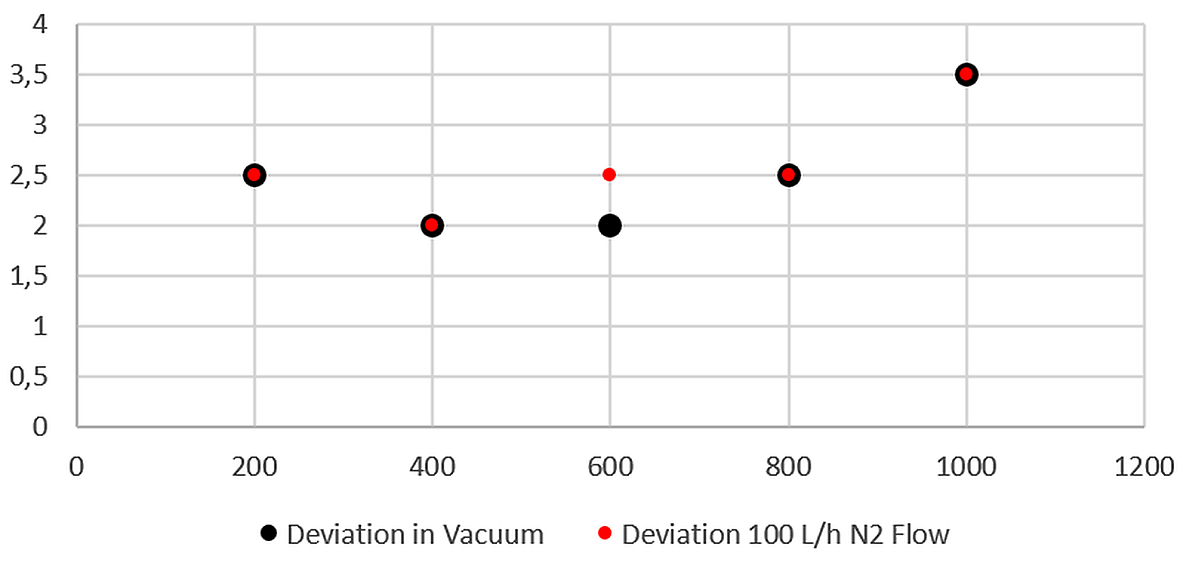

Zmíněná pec GPC 13/300 s retortou a s pracovním objemem 400 mm x 400 mm x 350 mm, automatickým zapínáním a vypínáním (on/off) řízením plynu za použití regulátoru Eurotherm 3508 a záznamníkem 6180 XIO. Průtoky argon a dusíku a stopové množství kyslíku v modifikované atmosféře retorty jsou neustále monitorovány. Řada pecí GPC společnosti CARBOLITE GERO je vybavena vyhříváním pod vyzdívkou, shora a ze stran, čímž se zlepšuje uniformita uvnitř retorty, kde jsou umístěny termočlánky. Umístění kaskádových ovládacích prvků uvnitř retorty umožňuje rychlejší dobu ohřevu, což může podstatně snížit dobu výrobního procesu, pokud se používá s volitelným nuceným chlazením.

Pro zkrácení cyklu má pec 13/300 teplotně uzamykatelné výklopné dveře, které umožňují rychlý a snadný přístup pro nakládku a vykládku a s vodou chlazeným těsněním ze silikonové gumy, které udržuje modifikovanou atmosféru uvnitř komory po celou dobu procesu tepelného zpracování.

GPC 13/300 Retort Furnace

In Conclusion

CARBOLITE GERO has intentionally designed their GPC range with retorts for 3D Additive Manufacturing to the highest specifications. They avoid the issues that are frequently experienced with furnaces from other manufacturers.

The most common issues reported by users with other furnaces are their inability to maintain an inert atmosphere, their requirement for large volumes of expensive inert gases or the need for extra equipment to remove the retort when loading / unloading parts. All of these detracting issues have been overcome by CARBOLITE GERO to ensure everyday operating costs for our customers are minimised; unwanted oxidisation is eliminated and temperature uniformity is “best in class”. Most importantly, production cycle times are significantly reduced thanks to heating on four sides, a forced cooling option and easy loading / unloading through our unique water-cooled silicon sealed swing out door.

To best demonstrate our capabilities, CARBOLITE GERO is now offering customer trials for any organisation wishing to validate a heat treatment process for their DMLS components. This paid-for testing is charged at just £800 per part and is fully refundable on placing an order for a CWF 13/65 or GPC 13/300 specified to a required AMS 2750E classification.

For further information or to discuss heat treatment for your specific DMLS parts, please call Richard Bilson or Paul Haigh at CARBOLITE GERO on +44 (0)1433 620011.
